CC44, Cavity Comfort CC serisinin benzersiz avantajlarıyla eşleştirilmiş küçük kapasiteler için Vogelsang aşamalı boşluklu pompadır. Yüksek viskoziteli çamur, aşındırıcı organik süspansiyon veya atık su verimli bir şekilde pompalanır. Geniş serbest geçişi sayesinde yabancı madde ve bozucu maddelere karşı hassas değildir. Aynı zamanda, CC serisinin tipik özelliği olan kolay ve hızlı servise sahiptir.
CC55, orta dağıtım oranlarına sahip uygulamalar için kompakt Cavity Comfort progresif boşluklu pompadır. Cömertçe boyutlandırılmış kardan mili, pompayı zorlu uygulamalarda bile sağlam ve güvenilir kılar; örneğin aşındırıcı çamurları, yüksek viskoziteli süspansiyonları veya çürütücüleri pompalarken. Geniş serbest geçiş sayesinde CC55 progresif boşluklu pompa yabancı maddelere karşı hassas değildir. CC serisinin yenilikçi tasarımı sayesinde servis ve bakım çalışmaları hızlı ve kolaydır.
CC66, CC serisinin güçlü, kullanıcı dostu ve bakımı kolay aşamalı boşluklu pompasıdır. Medyanın çok viskoz veya aşındırıcı olduğu, ayrıca yüksek miktarda yabancı madde içerdiği, yüksek kapasitede ve yüksek basınçlara karşı pompalanması gereken durumlarda kullanıma girer. Aynı zamanda servis ve bakım nedeniyle uzun süreli duruşlar kabul edilemez. Bu, örneğin biyogaz tesislerinde katı maddenin dozlanması veya atık su arıtma tesislerinde yüksek viskoziteli çamurların pompalanması için geçerli olabilir. Bu uygulamalar için CC66 doğru seçimdir.
CC77, yenilikçi QuickService tasarımına sahip en büyük kademeli boşluklu pompadır. CC77, yüksek yabancı madde içeriği, aşındırıcı organik süspansiyonlar veya sıvı gübre içeren çamurları etkili ve güvenilir bir şekilde pompalayabilir. Geniş serbest geçiş, aynı zamanda büyük boyutlu yabancı maddelere ve bozucu maddelere karşı son derece dayanıklı olmasını sağlar. Aynı zamanda, bu boyuttaki kademeli boşluklu pompalarda yaygın olmayan, tipik CC serisine özgü hızlı ve kolay servis özelliğine sahiptir.

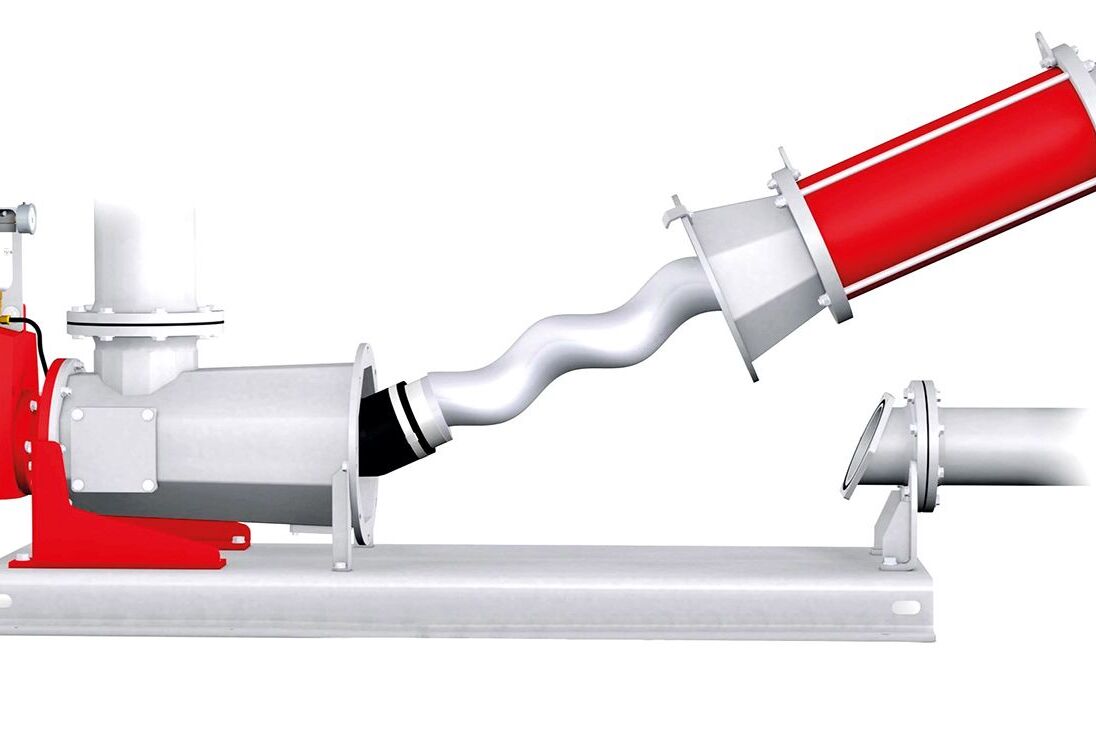

Aşamalı boşluklu pompalar, dönen, pozitif deplasmanlı pompalardır. Aşamalı boşluklu pompanın temel prensibi 1930'da icat edildi ve sabit bir statorda dönen bir rotora dayanmaktadır. Rotor, büyük hatve ve uçuş derinliğine ve küçük bir çekirdek çapına sahip bir besleme vidası şeklindedir ve statorda eksantrik olarak döner. Stator, buna karşılık, çift adımlı, eşleşen ancak çift dişli bir iç vida olarak şekillendirilir. Rotorun geometrisi ve eksantrik dönüşü nedeniyle, ortamı çevreleyen ve emme tarafından boşaltma tarafına eşit olarak pompalayan boşluklar oluşur; statorun ikinci uçuşu, ortam için bir pompalama kanalı görevi görür. Bu pompalama konsepti sayesinde, kademeli boşluklu pompalar, hız ile orantılı sabit basınçlarda pompalama özelliğine sahiptir.
CC serisinde pratik sızdırmazlık değişimi
CC serisi aşamalı boşluklu pompalar, Kaliteli Kartuş mekanik salmastrasını değiştirmek için iki seçenek de sunar. Paralel milli dişli motor çıkarıldıktan sonra, pompalama elemanları üzerinde yapılan çalışmalardan bağımsız olarak hızlı ve tamamen tahrik tarafından değiştirilebilir. Alternatif olarak, Kaliteli Kartuş, kardan mili çıkarıldıktan sonra pompa gövdesinden değiştirilebilir.
Bakımı kolay aşamalı boşluklu pompalar
CC serisi, rotor ve statorun değiştirilmesi ve sızdırmazlık değişimi için çok sayıda olanak sunan yenilikçi QuickService konseptine sahiptir.
Parçaların hızlı değişimi

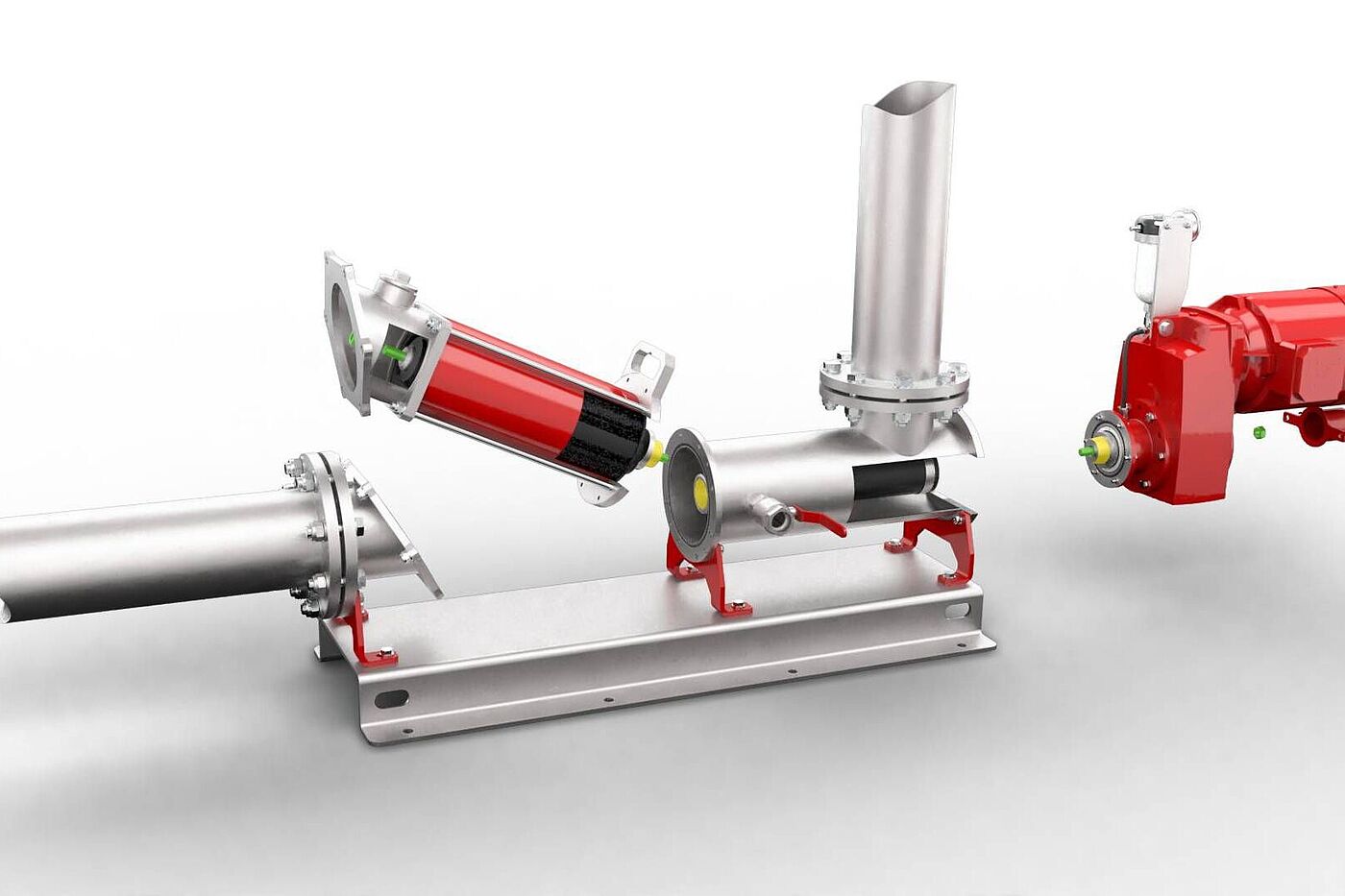

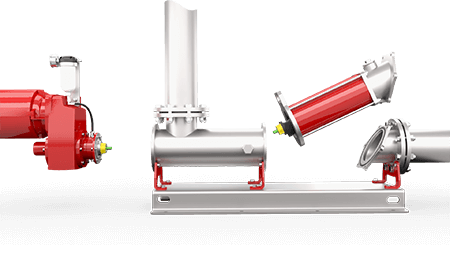

Pompanın mümkün olan en kısa sürede yeniden çalıştırılması gerekiyorsa, stator ve rotor tek bir ünite olarak değiştirilir. Ayrıca, emme veya basma taraflarındaki boru parçalarını sökmeden tüm döner üniteyi değiştirmek de mümkündür. Bunu yapmak için açılı flanş bağlantısındaki ve pompa gövdesindeki vidaları çıkarmanız yeterlidir. Ünite daha sonra yukarı veya yana döndürülebilir, ardından çıkarılabilir ve yeni bir ünite ile değiştirilebilir. Değiştirilen ünite daha sonra pompa tekrar hizmete girdiğinde - ya operatörün kendisi ya da servis departmanımız ya da pompa servis ortaklarımızdan biri tarafından yenilenir.
Tek tek bileşenlerin değiştirilmesi

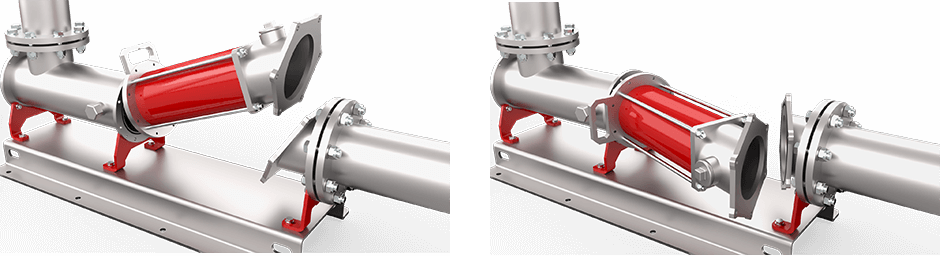

Alternatif olarak, geleneksel kademeli boşluklu pompada olduğu gibi, rotor-stator ünitesi döndürüldüğünde, sadece statoru da çıkarabilir ve değiştirebilirsiniz. Gerekirse rotoru ayrı olarak da değiştirebilirsiniz.
Hizmet hissi: Daha kolay, daha hızlı, daha etkili
Eşsiz CC serisi kademeli boşluklu pompalarla, servis ve bakım için uzun duruş süreleri sonunda geçmişte kalacak. Yenilikçi tasarım sayesinde, rotor ve stator hızlı ve basit bir şekilde tek bir ünite olarak değiştirilebilir, bu da pompanın kısa sürede çalışmaya hazır olduğu anlamına gelir. Yenilikçi tahrik konsepti ve akıllı döndürme mekanizması, borulardan sökmeden parçaların hızlı ve basit bir şekilde değiştirilmesini sağlar. Gerekirse, tüm döner ünite (stator, rotor ve kardan mili) de en kısa sürede değiştirilebilir veya sadece stator değiştirilebilir.
QuickService tasarımının avantajları:
Motor, kardan mili ve rotor arasındaki zorlamalı bağlantılar, CC serisi pompaların montajını özellikle kolaylaştırır. İnvolüt, geçme kama veya pim bağlantı bağlantılarında olduğu gibi parçaların birbirine hassas şekilde konumlandırılması gerekli değildir. Konik mafsal da kendiliğinden merkezlenir ve dişli bir çubuk aracılığıyla basitçe sıkıştırılabilir veya serbest bırakılabilir. Dar bir emiş muhafazasındaki küçük pimlerin zahmetli bir şekilde çıkarılması veya benzer işler gerekli değildir.

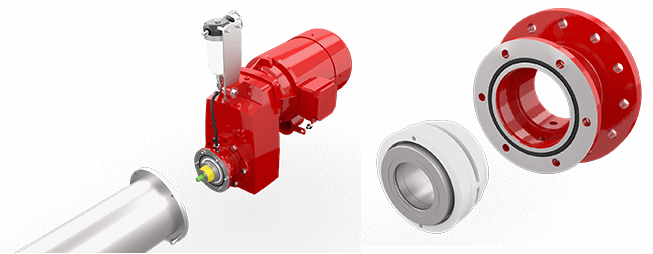

Stator, rotor ve kardan milini sökmek yerine, CC serisi progresif boşluklu pompaların contaları da tahrik tarafından değiştirilebilir. Bunun için paralel milli redüktörlü motor basitçe sökülür. Mühür daha sonra elin sadece birkaç dönüşü ile değiştirilir. Tabii ki, kardan mili söküldükten sonra pompalama odası aracılığıyla da değiştirilebilir.

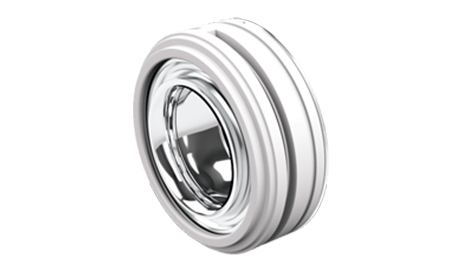

CC serisi pompaların contaları tek bir adımda değiştirilebilir, bu da bakımı önemli ölçüde kolaylaştırırken dişli hasarı riskini de azaltır. Kartuş tasarımında tamamen önceden takılmış bir mekanik salmastra olarak, Vogelsang'ın Kaliteli Kartuşu, fabrikada test edilmiş en yüksek güvenlik standartlarına uygundur, minimum sorunla çalışır ve hızlı bir şekilde kurulur. Tüm conta bileşenleri fabrikada otomatik olarak monte edilir ve komple setler, yerinde basit ve hızlı bir şekilde değiştirilebilmeleri için bilgisayar destekli bir kontrolden geçer. Pahalı özel aletler gerekli değildir.

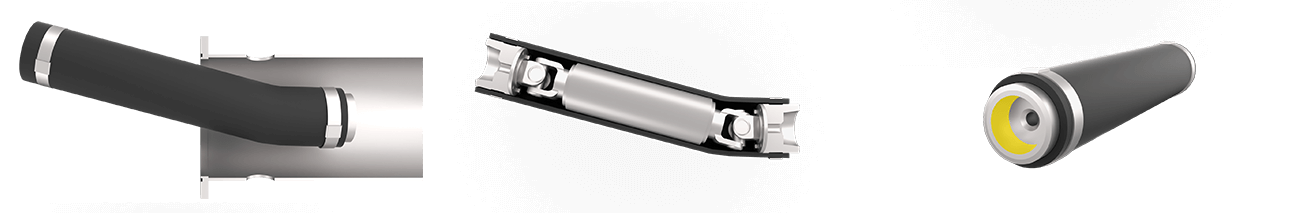

CC serisi pompalarda, emme gövdesi, tüm uzunluk boyunca 108 mm'ye kadar geniş serbest geçiş sağlamak için optimize edilmiştir. Bu, emme muhafazasında yabancı ve rahatsız edici maddeler tarafından tıkanma ve tıkanmaları önemli ölçüde azaltır. Aynı zamanda, koruyucu manşonun aşınması önemli ölçüde azalır ve kardan mili uzun vadede zarar görmez.
CC serisinin cömertçe boyutlandırılmış kardan mili de düzgün çalışmayı sağlar. Tahrik gücü, iki sağlam kardan mafsalı ile paralel şaftlı dişli motordan rotora güvenilir bir şekilde aktarılır. Dayanıklı bir manşon sayesinde, kardan mili pompa ortamıyla temastan ve dolayısıyla arızalara neden olabilecek içindeki katı ve lifli maddelerden korunur. Aynı zamanda, kardan milinin pürüzsüz yüzeyi ve sabit enine kesiti, hiçbir katı maddenin liflere yapışmamasını veya lifleri sarmamasını ve tıkanmalara yol açmamasını sağlar. Stator, rotor veya conta üzerinde herhangi bir servis çalışması yapılması durumunda, herhangi bir zamanda kardan miline dokunmaya gerek yoktur. Bu, montaj hatalarından kaynaklanan kusurları ortadan kaldırır.

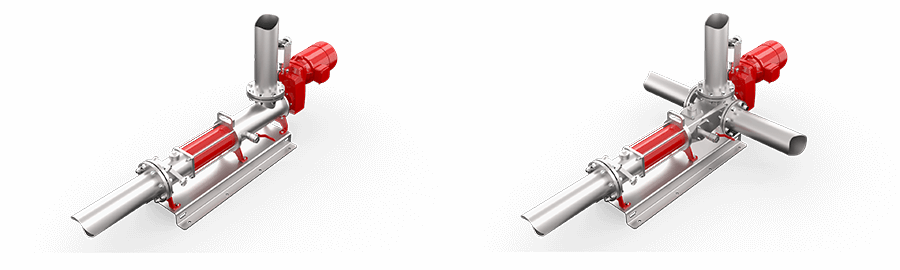

CC serisi pompaların basınç tarafında çapraz flanş bağlantısı vardır. Bu basit ama sonuçta akıllı tasarım konsepti, rotor/stator ünitesinin birkaç vidanın çıkarılmasından sonra basitçe yana veya yukarı döndürülmesini sağlar. Aynı zamanda, pompa hem emme hem de basınç tarafında borulara kalıcı olarak vidalanmış halde kalır ve boru tesisatını sabitleme veya destekleme ihtiyacını ortadan kaldırır.
CC serisi pompalar, pompalama elemanları değiştirildiğinde boru tesisatına sağlam bir şekilde vidalanmış halde kalır. Basınç tarafı hattının parçalarını sökmeye gerek yoktur ve bakım çalışmaları sırasında daha az alana ihtiyaç vardır. Rotor/stator ünitesini kolaylıkla değiştirmek için sadece 300 mm yeterlidir.
Rotor/stator ünitesini bir CC serisi pompadan çıkarmak için, vidaların iki flanş bağlantısından çıkarılması ve merkezi altıgen somunun ayrılması yeterlidir. Bundan daha fazla tek parça yok. Ve pompayı yeniden monte etmek elbette çok basit.
